Манометры, вакуумметры, мановакуумметры МП4А -Кс, ВП4А -Кс, МВП4А -Кс (безопасный корпус)

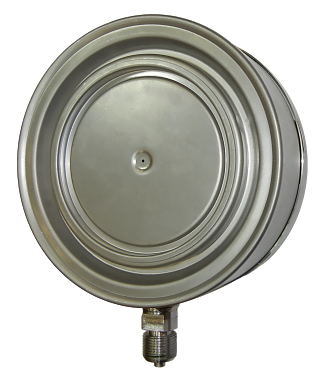

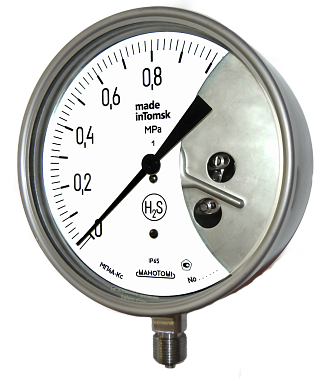

Манометры, вакуумметры, мановакуумметры МП4А -Кс, ВП4А -Кс, МВП4А -Кс (безопасный корпус) - Фото 2

Манометры, вакуумметры и мановакуумметры МП4А-Кс, ВП4А-Кс и МВП4А-Кс.

ОАО «Манотомь» – современное промышленное предприятие с полным циклом производства на территории Российской Федерации (подтверждено заключением Минпромторга). За 80 лет работы доказало высокое качество и надежность своих приборов, специализируется на выпуске манометров, манометрических термометров, датчиков давления и температуры, приборов для измерения уровня, плотности и расхода, дополнительного оборудования и запасных частей к манометрам.

Описание

Манометры, вакуумметры и мановакуумметры МП4А-Кс, ВП4А-Кс и МВП4А-Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (Н₂S) и углекислого газа (СO₂) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых. Приборы в безопасном корпусе имеют дополнительную защитную перегородку между циферблатом и измерительной системой, выдуваемую заднюю стенку и безопасное стекло.

Характеристики

Тип прибора	Манометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм)	160
Степень защиты	IP65
Класс точности	1.5; 1.0 - по заказу
Климатическое исполнение	УХЛ1
Температура окружающей среды	от минус 70 до плюс 60 °С
Температура измеряемой среды	от минус 50 до плюс 100 °С; допускается применение приборов для измерения давления сред с температурой до плюс 200 °С (рекомендовано применение охладительных устройств)
Фланец	Отсутствует; Задний
Расположение штуцера	Радиальное
Виброзащита	L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
Заполнение	поставляются незаполненные; по заказу - заполняются полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р
Межповерочный интервал	2 года
Корпус	Нержавеющая сталь, сплошная перегородка, вышибная задняя стенка
Стекло	Безопасное
Трубчатая пружина	Нержавеющая сталь
Держатель	Нержавеющая сталь
Механизм	Нержавеющая сталь; Алюминиевый сплав
Резьба присоединительного штуцера	М20*1,5-8g; K1/2; G1/2-B
Рабочие диапазоны измерений	Диапазон измерений избыточного давления от 0 до 75 % диапазона показаний; Диапазон измерений вакуумметрического давления равен диапазону показаний; Допускается кратковременная перегрузка до 30 % от верхнего значения диапазона показаний для приборов с верхним пределом диапазона показаний до 60 МПа (600 кгс/см2)
Масса прибора	не более 1,6 кг
Аналоги	WIKA 232.30

Диапазоны показаний приборов

Наименование прибора	Диапазон, Па	Диапазон, кгс/см²
ВП4А-Кс	-100...0 кПа	-1...0 кгс/см²
МВП4А-Кс	-100...60 кПа	-1...0,6 кгс/см²
	-100...150 кПа	-1...1,5 кгс/см²
	-100...300 кПа	-1...3 кгс/см²
	-100...500 кПа	-1...5 кгс/см²
	-0,1...0,9 МПа	-1...9 кгс/см²
	-0,1...1,5 МПа	-1...15 кгс/см²
	-0,1...2,4 МПа	-1...24 кгс/см²
МП4А-Кс	0...100 кПа	0...1 кгс/см²
	0...160 кПа	0...1,6 кгс/см²
	0...250 кПа	0...2,5 кгс/см²
	0...400 кПа	0...4 кгс/см²
	0...600 кПа	0...6 кгс/см²
	0...1 МПа	0...10 кгс/см²
	0...1,6 МПа	0...16 кгс/см²
	0...2,5 МПа	0...25 кгс/см²
	0...4 МПа	0...40 кгс/см²
	0...6 МПа	0...60 кгс/см²
	0...10 МПа	0...100 кгс/см²
	0...16 МПа	0...160 кгс/см²
	0...25 МПа	0...250 кгс/см²
	0...40 МПа	0...400 кгс/см²
	0...60 МПа	0...600 кгс/см²
	0...100 МПа	0...1000 кгс/см²
	0...160 МПа	0...1600 кгс/см²
