Рабочее место для поверки и калибровки уровнемеров
Рабочее место предназначено для проведения операций периодической поверки и калибровки средств измерения уровня в соответствии с приказом №3459 от 30 декабря 2019 г. (Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов).
Артикул: MC-CB-L-ХХХХХ-Х
Оставить заявку
Скачать PDF
Рабочее место обеспечивает проведение калибровки и поверки уровнемеров радарного, волноводного, ультразвукового, магнитострикционного типов согласно ГОСТ Р 8.660-2009, ГОСТ 8.321-2013 и приказа №3459 от 30 декабря 2019 г.
Рабочее место предназначено для имитации положения уровня жидкости до 5 м с использованием отражательной поверхности (отражателя) при проведении поверки или калибровки радарных, волноводных, поплавковых и других типов уровнемеров.

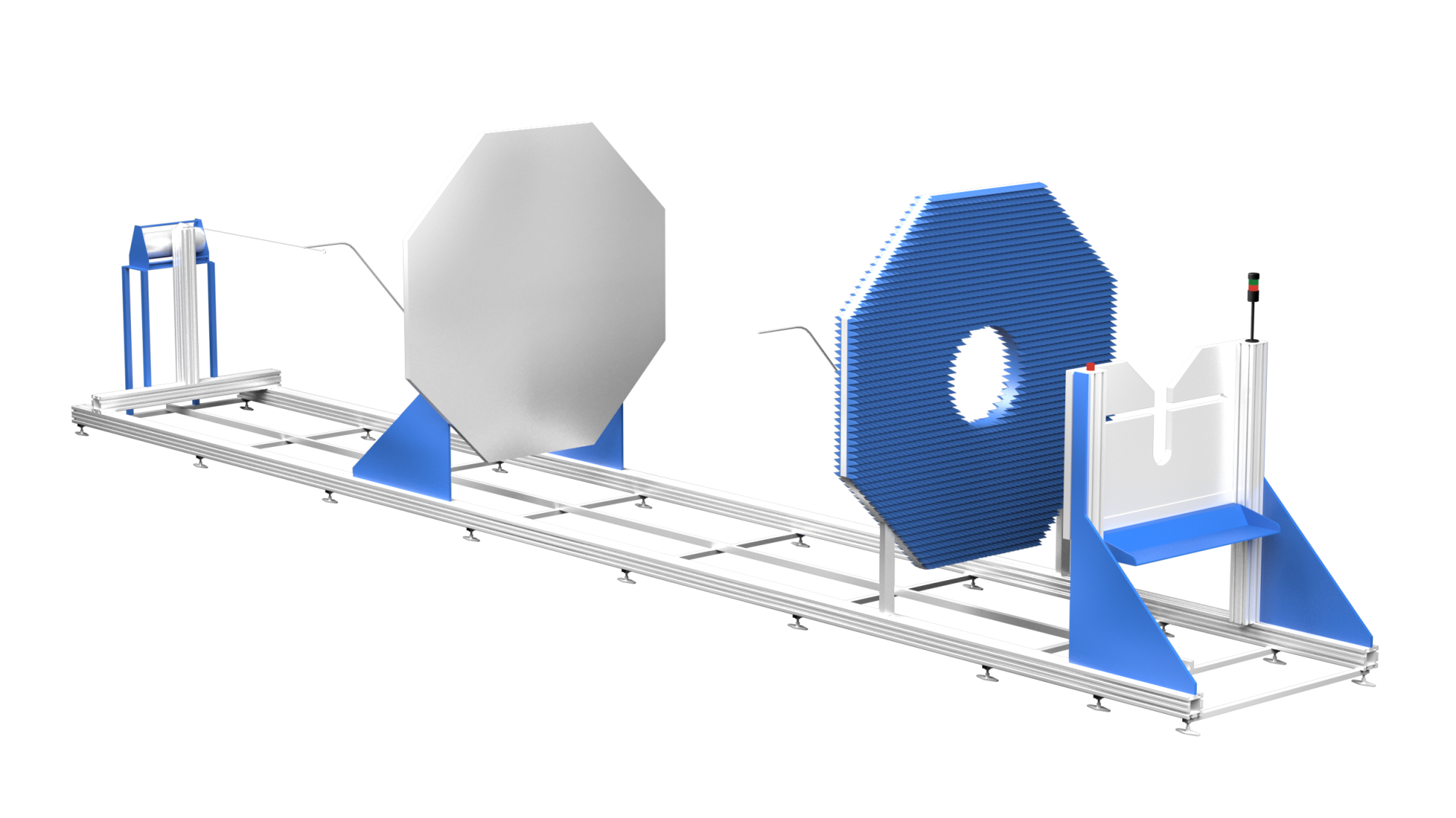

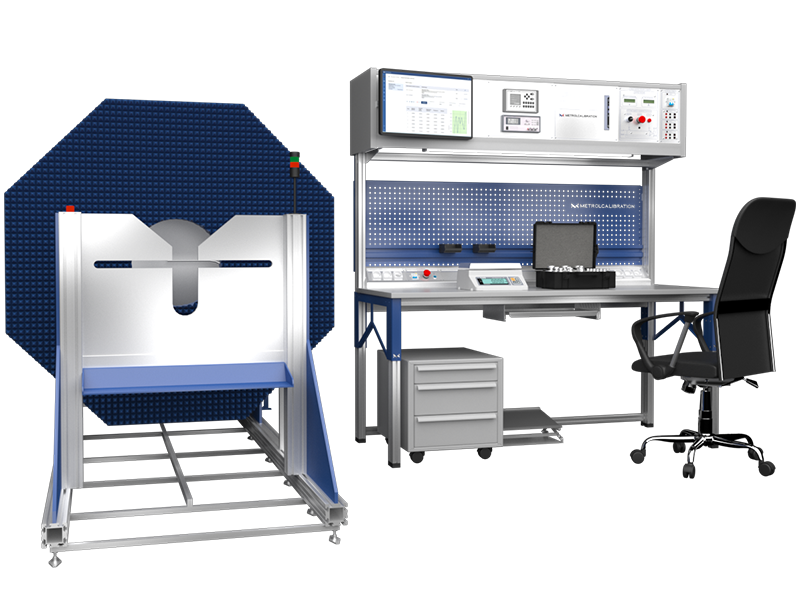

Место состоит из неподвижного основания, линейной части, подвижного основания, места крепления средства измерений длины – средство измерений длины п.5.2 приказа Росстандарта от 29.12.2018 г. №2840 (рулетка второго разряда по ГОСТ 7502-98), места крепления рабочего эталона единицы длины 2 разряда из части 2 приказа Росстандарта от 29.12.2018 г. №2840 – измерители линейных перемещений лазерные, электронного устройства наблюдения за показаниями ленты измерительной (устройство наблюдения представляет собой совокупность лупы измерительной и видео камеры для передачи изображения на персональный компьютер (ПК)), мета установки ПК.
Рабочее место обеспечивает проведение операций поверки или калибровки средств измерений уровня по их основной функции (преобразование измеряемого уровня в выходной сигнал) для следующих типов:
- Уровнемеры радарные серии Rosemount TankRadar REX (RTG 3920, RTG 3930, RTG 3950, RTG 3960);
- Уровнемеры волноводные радарные 5300 Rosemount Tank Radar AB;
- Уровнемеры ультразвуковые Rosemount 3300;
- Уровнемеры микроимпульсные Levelflex M: FMP40, FMP41C, FMP43, FMP45;
- Уровнемеры OPTIFLEX 1300C;
- Уровнемеры микроволновые бесконтактные VEGAPLUS6*: VEGAPLUS61, VEGAPLUS62, VEGAPLUS65, VEGAPLUS66, VEGAPLUS67, VEGAPLUS68;
- Уровнемеры буйковые ПИУП;
- Уровнемеры ультразвуковые «ВЗЛЕТ УР»;
- и др. типы

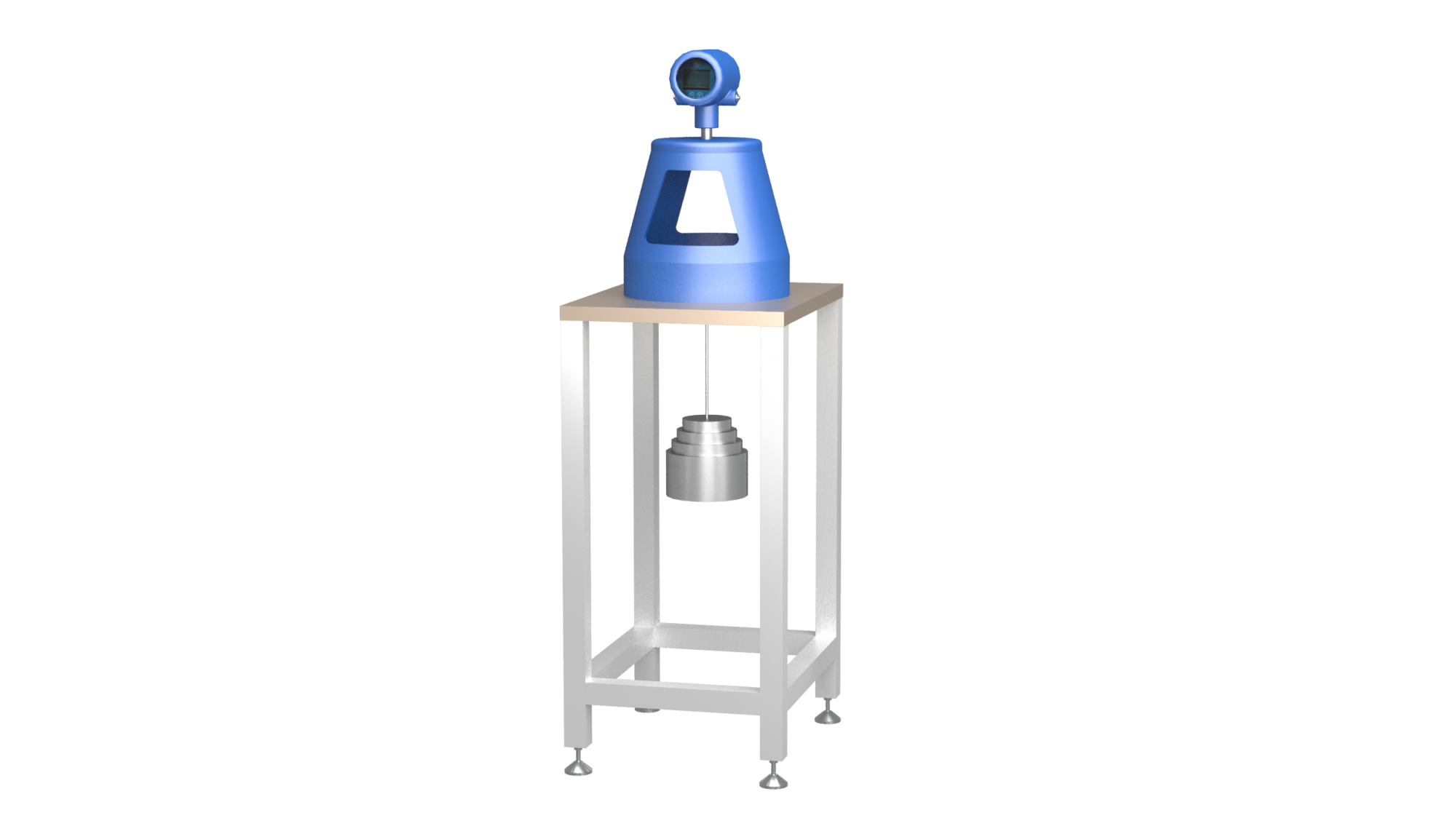

Рабочее место обеспечивает присоединение по следующим типам:
- Фланец: DIN DN 100, PN 16; DN 150, PN 16;
- Фланец: Ду 80, 100, 125, 150, 175, 200 по ГОСТ 12820-80 и исполнения 1, 2, 3, 4, 5, 8, 9 по ГОСТ 12815-80;
- Фланец: Ду 200 по ГОСТ 12821-80;
- Фланец: Ду 150 по ГОСТ 12821-80;
- Фланец: DIN DN 100, PN 40; DN 150, PN 16.
- Резьба: G 1, G 1 ½, NPT 1, 1 ½.
- Фланец: Ду 80, 100, 125, 150, 175, 200 по ГОСТ 12820-80 и исполнения 1, 2, 3, 4, 5, 8, 9 по ГОСТ 12815-80.
- Фланец: EN DN 25, 32, 40, 50, 65, 80, 100, 150. PN 16, 40, 64, 100.
- ASME 1, 1 ¼, 1 ½, 2, 2 ½, 3, 3 ½, 4, 5, 6.
- Резьба: NTP ¾, 1, 1 ½.
- * возможно изготовление присоединительных элементов по требованию Заказчика.
С рабочим местом поставляется программное обеспечение, позволяющее обеспечивать автоматический режим перемещения подвижной части.
В рабочем месте предусмотрена защита от воздействия мешающих эхо-сигналов при проведении поверки и калибровки средств измерений уровня радарного типа.
Периодической поверки подлежит только эталонные СИ единицы длины.
Условия эксплуатации комплекса:
| Температура окружающего воздуха, °C | 20±3 |
| Относительная влажность окружающего воздуха, % | 60±20 |
Надежность
|
Срок службы |
не менее 10 лет |
|
Время непрерывной работы комплекса |
не менее 8 часов |
|
Гарантийный срок работы |
12 месяцев с момента ввода комплекса в промышленную эксплуатацию |
Требования к электроснабжению
| Электроснабжение | 220 В, 50Гц |
| Потребляемая мощность | не более 1 кВт |
Размер: 770,5 Кб
