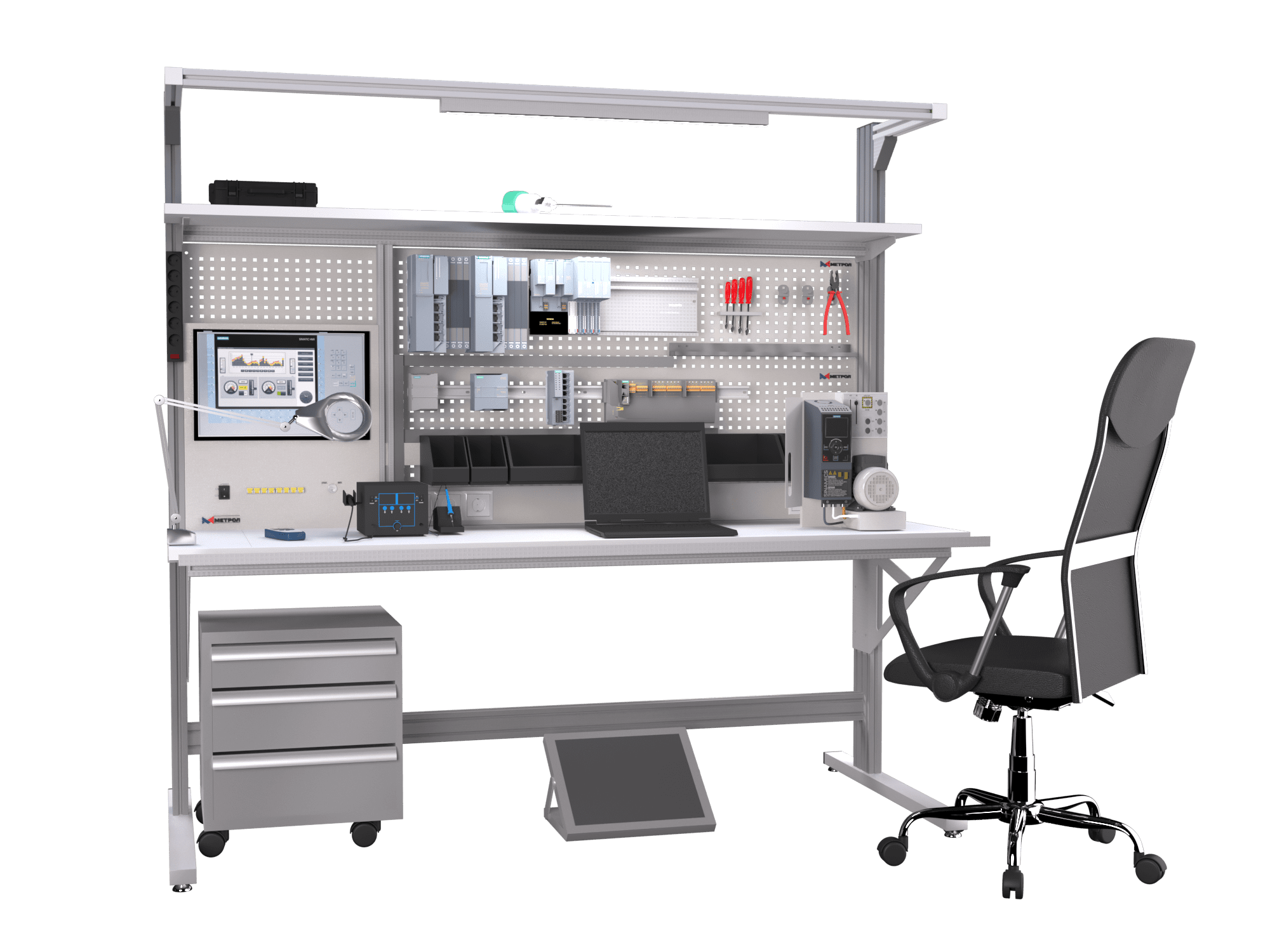

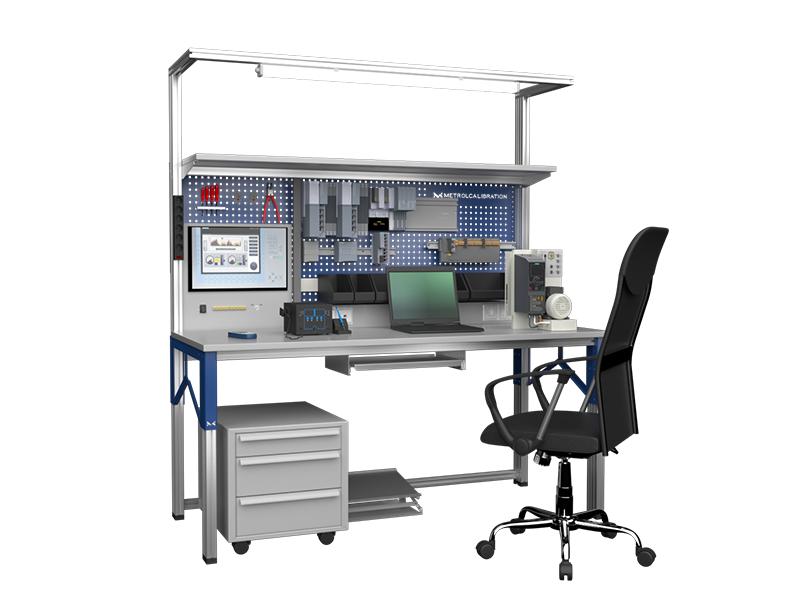

Стенд для проверки микропроцессорных контроллеров и интеллектуальных приборов
Стенд предназначен для работы с виртуальными и реальными объектами управления, а также для изучения различных принципов построения АСУ ТП.
Оборудование, входящее в состав стенда, позволяет проводить различные испытания АСУ ТП, гибко перестраивать связь с объектами управления и КИПиА различного исполнения.
Оставить заявку
Скачать PDF
Стенд построен на базе промышленных контроллеров, модулей ввода-вывода, оборудования КИПиА и физических моделей технологических процессов.
Рабочее место МЕТРОЛ производится в различных конфигурациях и размерах, и может быть оснащено электро-подъёмником столешницы. Каркас рабочего стола выполнен из алюминиевого профиля, с возможностью регулирования высоты столешницы и высоты полки. Столешница и полка выполнены в антистатическом исполнении ESD (антистатическое графитонаполненное ЛДСП, согласно требованиям стандарта ГОСТ IEC 61340-5-1-2019). В комплект поставки антистатического стола входит ESD набор для заземления столешницы — болт и провод с клеммой.
Данные стенды широко применяются:
- на промышленных предприятиях, в диспетчерских, в лабораториях и цехах по ремонту и поверке средств автоматизации;
- на предприятиях, осуществляющих разработку микропроцессорной техники и средств автоматизации, разработку систем автоматизации и специализированного программного обеспечения (СПО)
- в учебных заведениях, для подготовки инженеров по автоматизации;
- в специализированных организациях по повышению квалификации инженерного персонала.
Для разработки, проверки и наладки программного обеспечения, а также для конфигурирования средств АСУ ТП используется Программатор SIMATIC с установленным специализированным программным обеспечением (СПО).
В данном стенде используется следующее оборудование:
- резервируемый контроллер серии S7-400 (2 шт. CPU410E);
- ET200SP (HA) (1 шт.) с модулями ввода/вывода (AO, AI, DO, DI) – по 1 шт.;
- компактный полевой модуль SIMATIC CFU PA – 1 шт.;
- коммутатор типа Scalance – 1 шт;
- контроллер серии S7-1200 – 1 шт.;
- панель оператора Siemens HMI KP1200 – 1 шт.;
- стандартный блок питания Siemens для контроллеров AS410, S7-1200 и станции ввода-вывода ET200SP;
- заводской стенд Siemens (преобразователь частоты + двигатель).
Для выполнения работ по проверке и калибровке средств АСУ ТП и КИП стенд оснащён дополнительным оборудованием:
- автоматические выключатели;
- промежуточные реле для гальванической развязки цепей сигналов дискретного вывода;
- клеммники (в т.ч. PE-клеммники) для вывода реле и автоматических выключателей датчиков;
- пабор инструментов (отвертки, индикатор, бокорезы, плоскогубцы, набор головок);
- паяльная станция, с выключателем;
- увеличительная лупа с кольцевым светодиодным светильником;
- калибратор-мультиметр электрических параметров.
По требованиям заказчика стенд может быть оснащен оборудованием АСУ различных производителей и дополнительным оборудованием.
