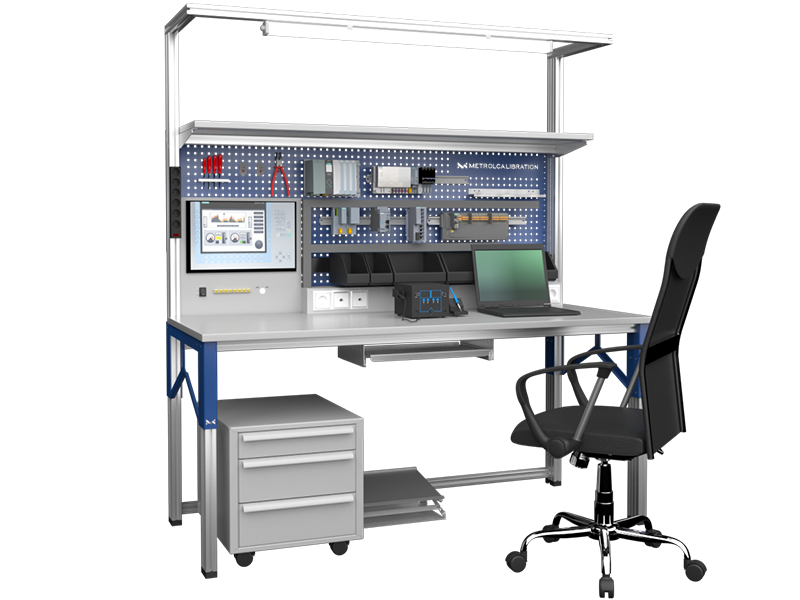

Стенд для проверки и наладки ПО АСУ ТП
Стенд предназначен для проверки функций и алгоритмов управления АСУТП в «лабораторных» условиях. Данная проверка позволит:
- сократить время пуско-наладочных работ;
- снизить риски возникновения аварийных ситуаций во время испытаний АСУТП;
- повысить рентабельность технологической установки благодаря улучшению эксплуатационных качеств системы управления.
Оставить заявку
Скачать PDF
Взаимодействие стенда с АСУ ТП осуществляется как на уровне физических каналов связи, так и по протоколу OPC. Стендом обеспечивается возможность автоматизированного тестирования алгоритмов управления.
Стенд построен на базе промышленных контроллеров, модулей ввода-вывода, оборудования КИПиА и физических моделей технологических процессов.
Рабочее место МЕТРОЛ производится в различных конфигурациях и размерах, и может быть оснащено электро-подъёмником столешницы. Каркас рабочего стола выполнен из алюминиевого профиля, с возможностью регулирования высоты столешницы и высоты полки. Столешница и полка выполнены в антистатическом исполнении ESD (антистатическое графитонаполненное ЛДСП, согласно требованиям стандарта ГОСТ IEC 61340-5-1-2019). В комплект поставки антистатического стола входит ESD набор для заземления столешницы — болт и провод с клеммой.
Данные стенды широко применяются:
- на промышленных предприятиях, в диспетчерских, в лабораториях и цехах по ремонту и поверке средств автоматизации;
- на предприятиях, осуществляющих разработку микропроцессорной техники и средств автоматизации, разработку систем автоматизации и специализированного программного обеспечения (СПО);
- в учебных заведениях, для подготовки инженеров по автоматизации;
- в специализированных организациях по повышению квалификации инженерного персонала.
Для разработки, проверки и наладки программного обеспечения, а также для конфигурирования средств АСУ ТП используется Программатор SIMATIC с установленным специализированным программным обеспечением (СПО).
В данном стенде используется следующее оборудование:
- Контроллер серии S7-1500 (1 шт.) с модулями ввода/вывода (AO, AI, DO, DI) – по 1 шт.;
- Компактный полевой модуль SIMATIC CFU PA – 1 шт.;
- ET200SP (2 шт.) с модулями ввода/вывода (AO, AI, DO, DI) – по 1 шт. в каждой линейке ET200SP;
- PN/PN coupler – 1 шт.;
- Simacode ProV – 1 шт.;
- Коммутатор типа Scalance -1 шт;
- Панель оператора Siemens HMI KP1200 – 1 шт.;
- Стандартный блок питания Siemens для контроллера S7-1500 и станций ввода-вывода ET200SP.
Для разработки, проверки и наладки программного обеспечения, а также для конфигурирования средств АСУ ТП используется Программатор SIMATIC с установленным специализированным программным обеспечением (СПО).
Для подключения и тестирования средств АСУ, КИП стенд оснащён дополнительным оборудованием:
- автоматические выключатели;
- промежуточные реле для гальванической развязки цепей сигналов дискретного вывода;
- клеммники (в т.ч. PE-клеммники) для вывода реле и автоматических выключателей датчиков;
- набор инструментов (отвертки, индикатор, бокорезы, плоскогубцы, набор головок);
- паяльная станция, с выключателем;
- увеличительная лупа с кольцевым светодиодным светильником;
- калибратор-мультиметр электрических параметров.
По требованиям заказчика стенд может быть оснащен оборудованием АСУ различных производителей и дополнительным оборудованием.
